Teste portacoltelli per giunzioni ad angolo retto

Nome Serie:

694.011

Clicca sulle immagini per ingrandirle

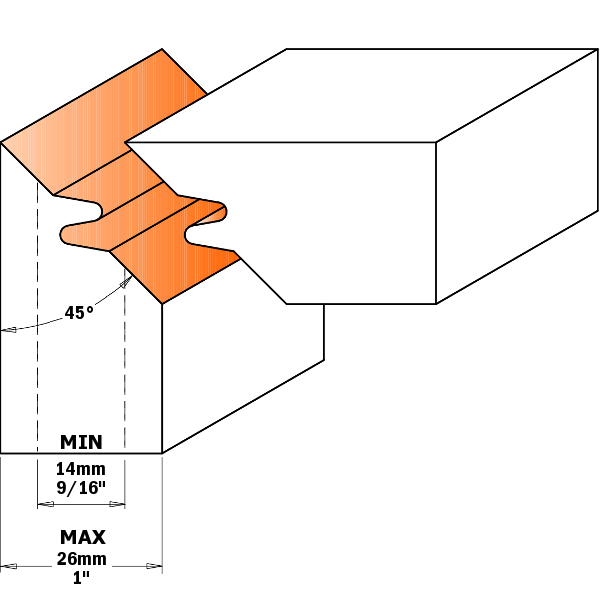

Teste portacoltelli per giunzioni ad angolo retto - disegno tecnico

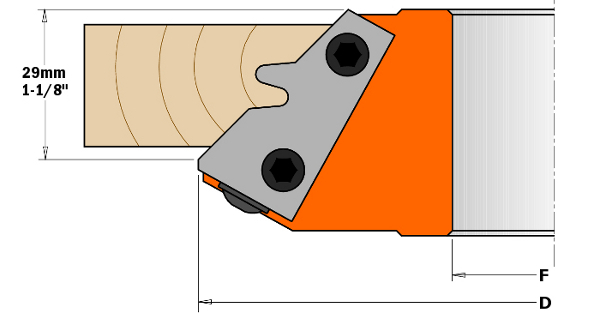

Profilo.- immagine prodotto

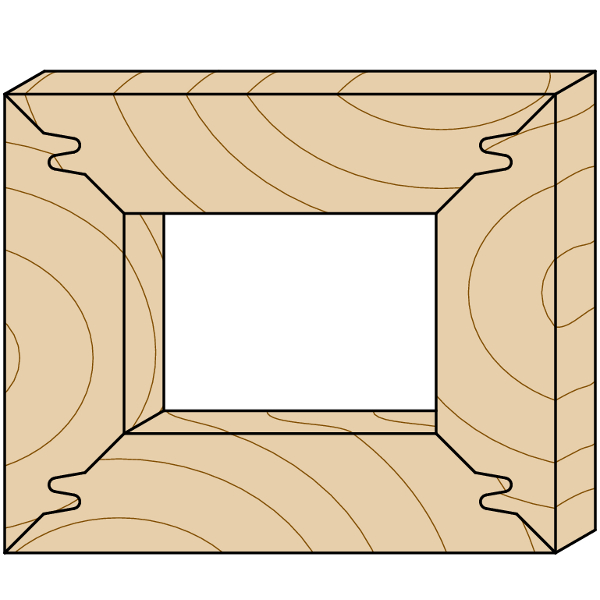

Applicazione.- immagine prodotto

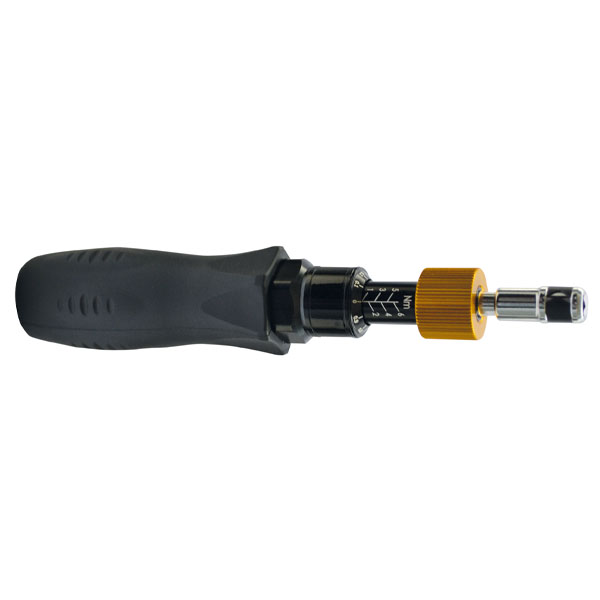

Cacciavite dinamometrico TW-006

Queste teste portacoltelli sono ideali per l'esecuzione di giunzioni ad angolo retto con spessore massimo del materiale di 26mm. Possono essere utilizzate per la creazione di scatole, telai, travature e una moltitudine di incastri a 90° o giunzioni parallele. Si possono ottenere incastri perfetti a 45° in due fasi: prima con il pezzo in lavorazione in posizione orizzontale e poi in posizione verticale. Le giunzioni parallele si ottengono in due fasi: prima con il pezzo in lavorazione in posizione orizzontale con il lato interno rivolto verso il basso e poi con lo stesso lato rivolto verso l'alto.

CARATTERISTICHE TECNICHE:

-corpo in lega di alluminio duro con elevata resistenza alle forze di trazione e di flessione;

-2 coltelli HWM 43x23x2mm [Z2];

-utensili per avanzamento manuale (MAN);

-spine per il posizionamento automatico dei coltelli.

Vendute in una pratica e robusta confezione di plastica.

Application

Impiego: per realizzare giunzioni ad angolo retto.

Macchine: toupie e combinate.

Materiale: risultati perfetti su tutti i materiali, ideali per legni duri e pannelli.

RACCOMANDAZIONI IMPORTANTI:

Per il serraggio delle viti si raccomanda l’uso del cacciavite dinamometrico TW-006.

Prodotto	Prodotto	Prezzo	D	F	Z	RPM
694.011.30	694.011.30	251,62 €	140	30	2	5500~9500
694.011.31	694.011.31	251,62 €	140	31,75	2	5500~9500
694.011.35	694.011.35	251,62 €	140	35	2	5500~9500
694.011.40	694.011.40	251,62 €	140	40	2	5500~9500
694.011.50	694.011.50	261,68 €	150	50	2	5100~8800
