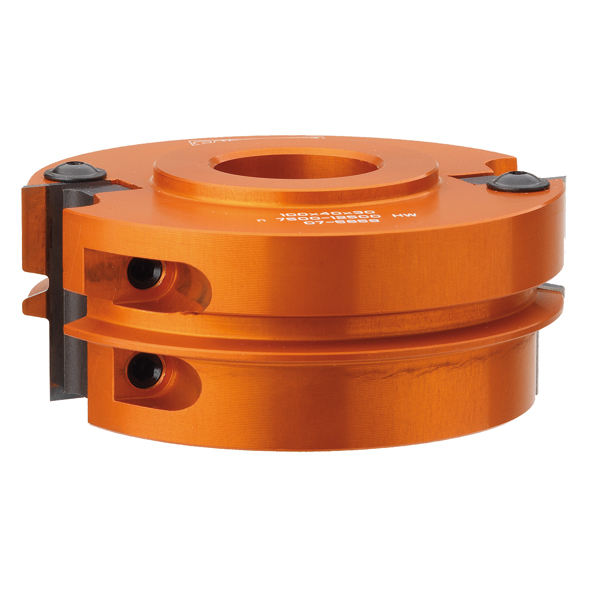

Teste portacoltelli per giunzioni parallele

Nome Serie:

694.009

Clicca sulle immagini per ingrandirle

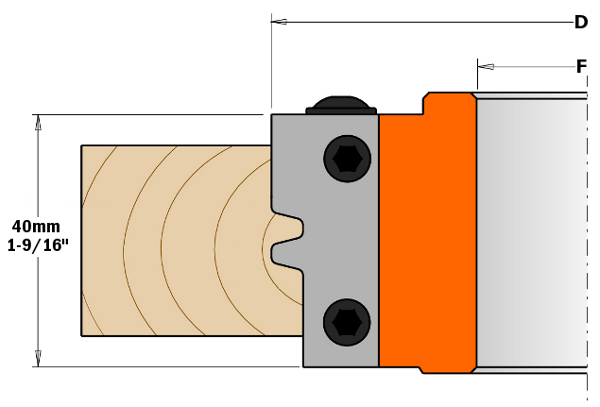

Teste portacoltelli per giunzioni parallele - disegno tecnico

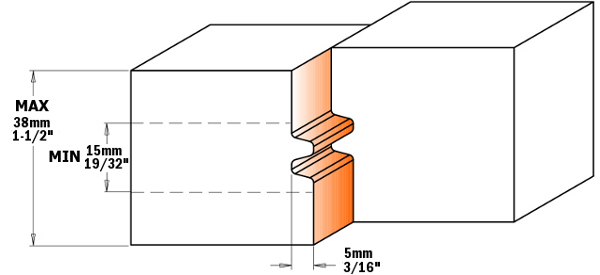

Applicazione del prodotto.- immagine prodotto

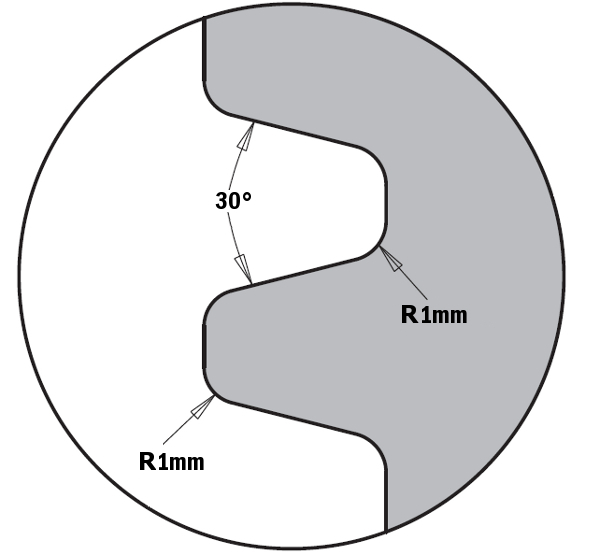

Profilo di taglio.- immagine prodotto

Cacciavite dinamometrico TW-006

La caratteristica saliente di questa testa portacoltelli CMT è la capacità di produrre senza errori una giunzione parallela quasi indistruttibile. È l'ideale per la produzione di ampi pannelli, porte e parti di mobili. Ponete la fresa al centro del legno. Se questa è pienamente centrata i profili verticali del taglio superiore ed inferiore si troveranno alla stessa altezza. A questo punto fresate una metà di ogni incastro rivolta verso il basso e l'altra metà verso l'alto. In questo modo verranno prodotti tagli contrari armonizzati che combaciano perfettamente in modo da ottenere giunzioni impeccabili.

CARATTERISTICHE TECNICHE:

-corpo in lega di alluminio duro con elevata resistenza alla trazione e alle flessione;

-2 coltelli HWM 40x18x2mm [Z2];

-utensili per avanzamento manuale (MAN;

-spine per il posizionamento automatico dei coltelli.

Vendute in una pratica e robusta confezione di plastica.

Application

Impiego: per realizzare giunzioni parallele quasi indistruttibili.

Macchine: toupie e combinate.

Materiale: risultati perfetti su tutti i materiali, ideali per legni duri e pannelli.

RACCOMANDAZIONI IMPORTANTI:

Per il serraggio delle viti si raccomanda l’uso del cacciavite dinamometrico TW-006.

Prodotto	Prodotto	Prezzo	D	F	Z	RPM
694.009.30	694.009.30	201,76 €	100	30	2	7500~12500
694.009.31	694.009.31	201,76 €	100	31,75	2	7500~12500
694.009.35	694.009.35	201,76 €	100	35	2	7500~12500
694.009.40	694.009.40	210,89 €	120	40	2	6400~10500
694.009.50	694.009.50	210,89 €	120	50	2	6400~10500
